UV-Technologie
Strahlerketten

Strahlerketten

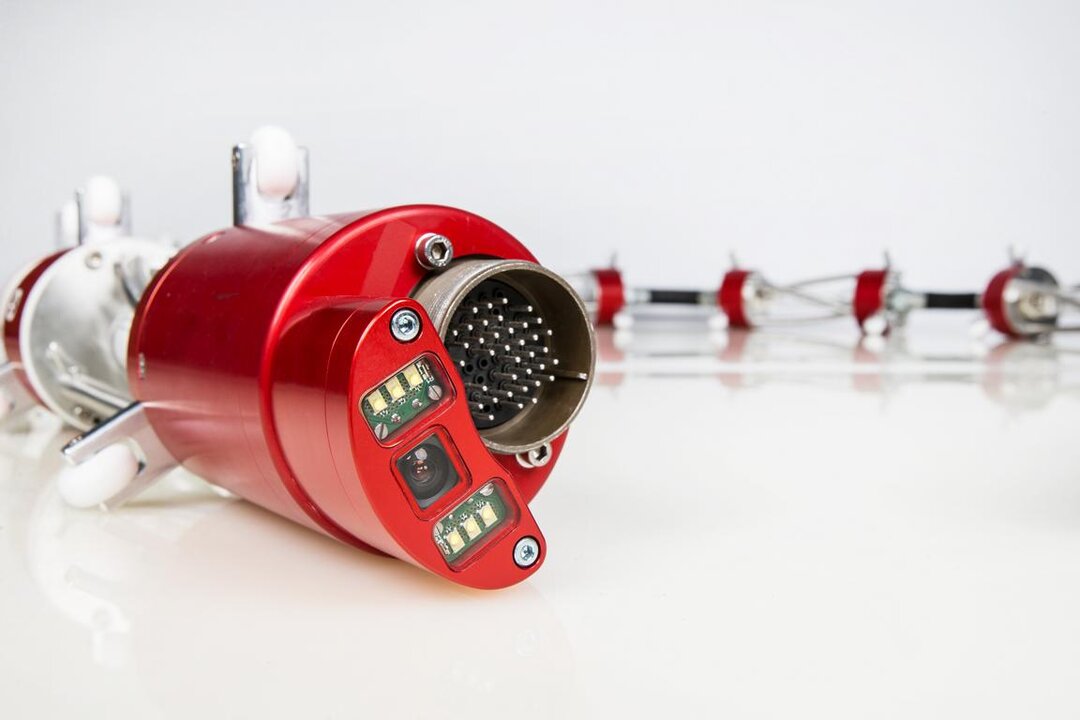

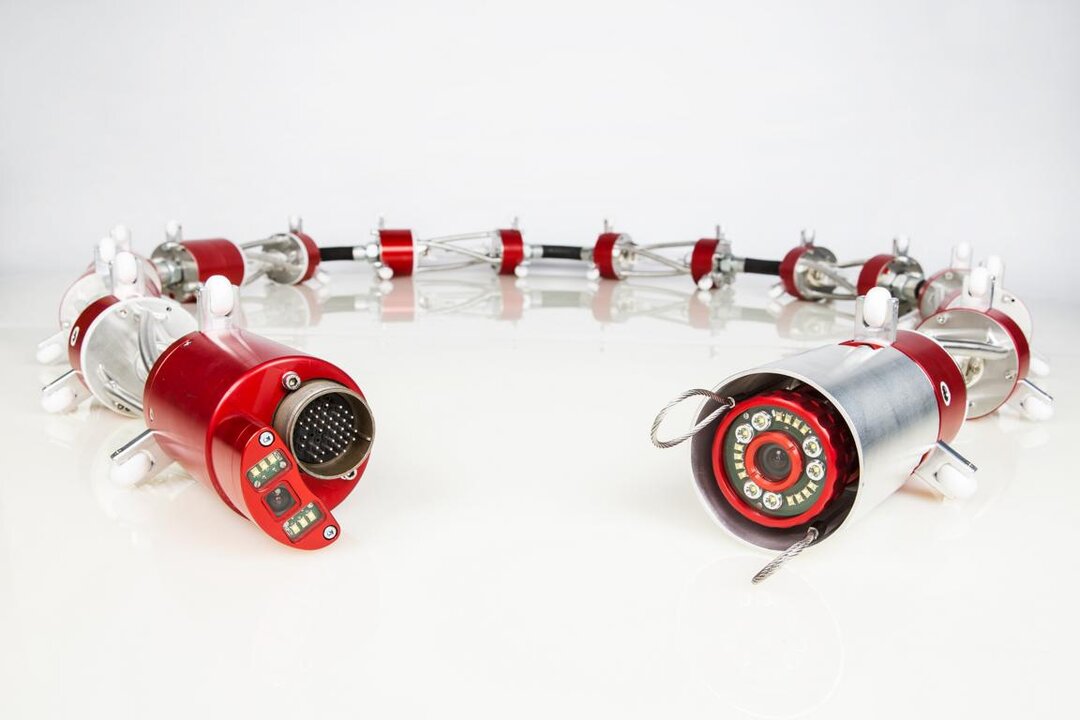

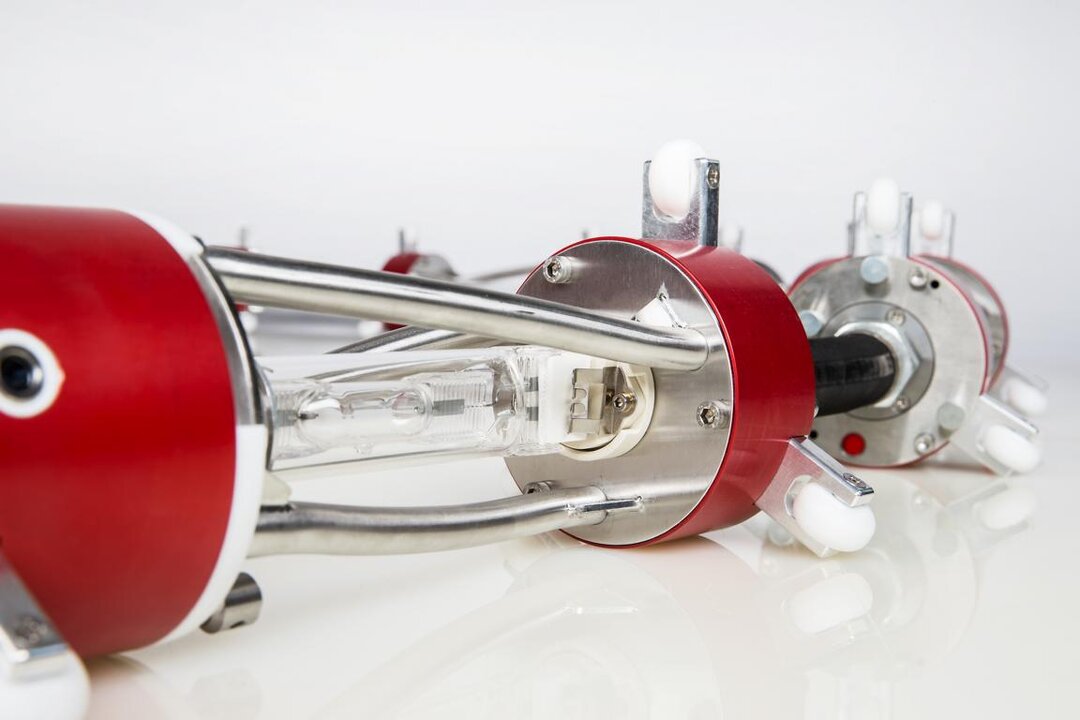

Strahlerkette SK600

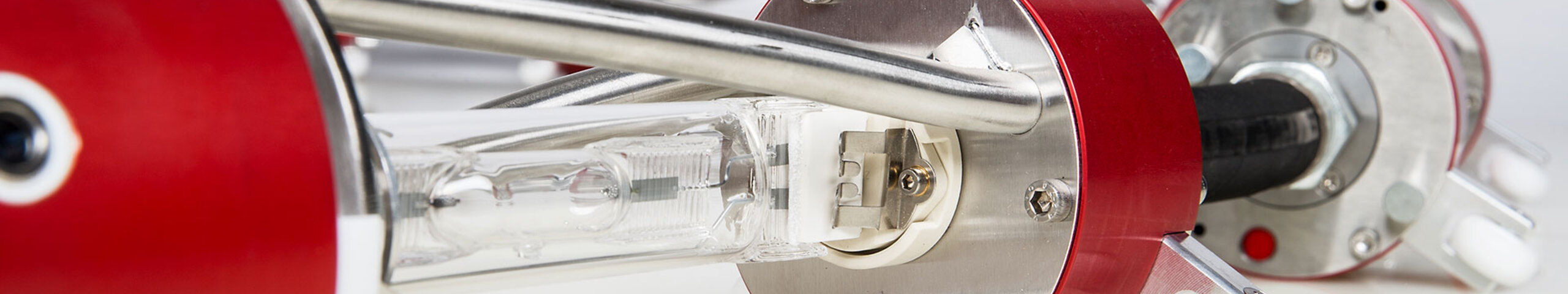

Mit der Strahlerkette SK600 lassen sich harzgetränkte Glasfaser-Inliner effizient aushärten. Die Kette verfügt über acht mittig angeordnete UV-Strahler mit einer Leistung von 400W bzw. 650W, abhängig vom Rohrdurchmesser. Durch Austauschen der federnd-gelagernden Radsätze wird die Kette den unterschiedlichen Rohrdurchmessern angepasst.

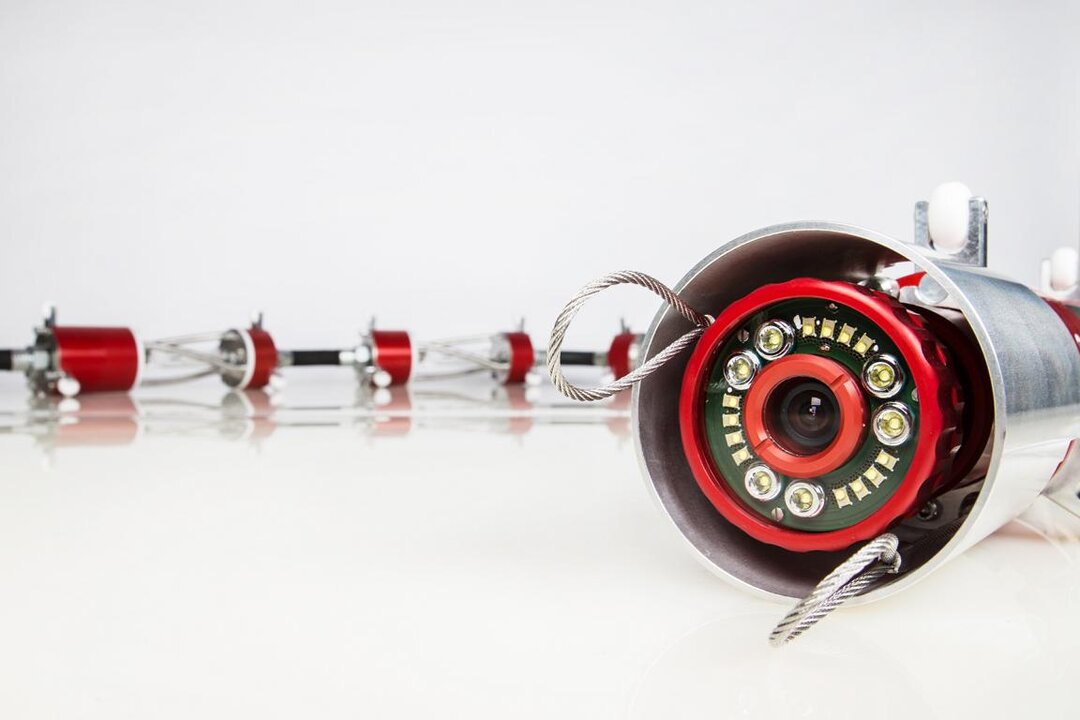

Mittels luftgekühlter Frontkamera kann die Qualität des eingezogenen Liners beim Durchziehen der Kette überprüft werden. Fehler wie Faltenbildung, Lufteinschlüsse oder beschädigte Innenfolie, verursacht durch einen nicht fachgerechten Einbau, werden erkannt. Vier in der Kette eingebaute Sensoren informieren über die Temperaturentwicklung im Liner.

Optional

  • Back-Eye Kamera
RohrdimensionenKreisprofile: DN 150-600
Eiprofile: 200/300 – 500/750
Anzahl UV-Strahler8 Stk.
Anzahl Kerne-
Leistung UV-Strahler400 W oder 650 W
Gesamtleistung3.200 W oder 5.200 W
IR Sensoren3 Stk.
Umgebungsluftsensor1 Stk.

Strahlerkette SK1200

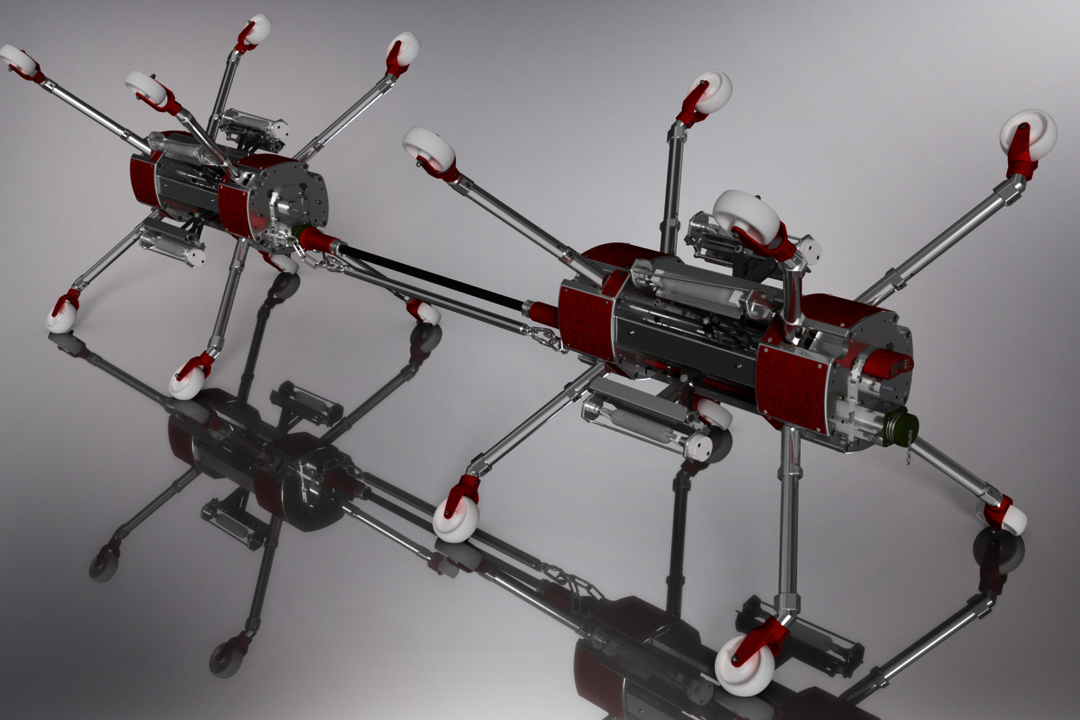

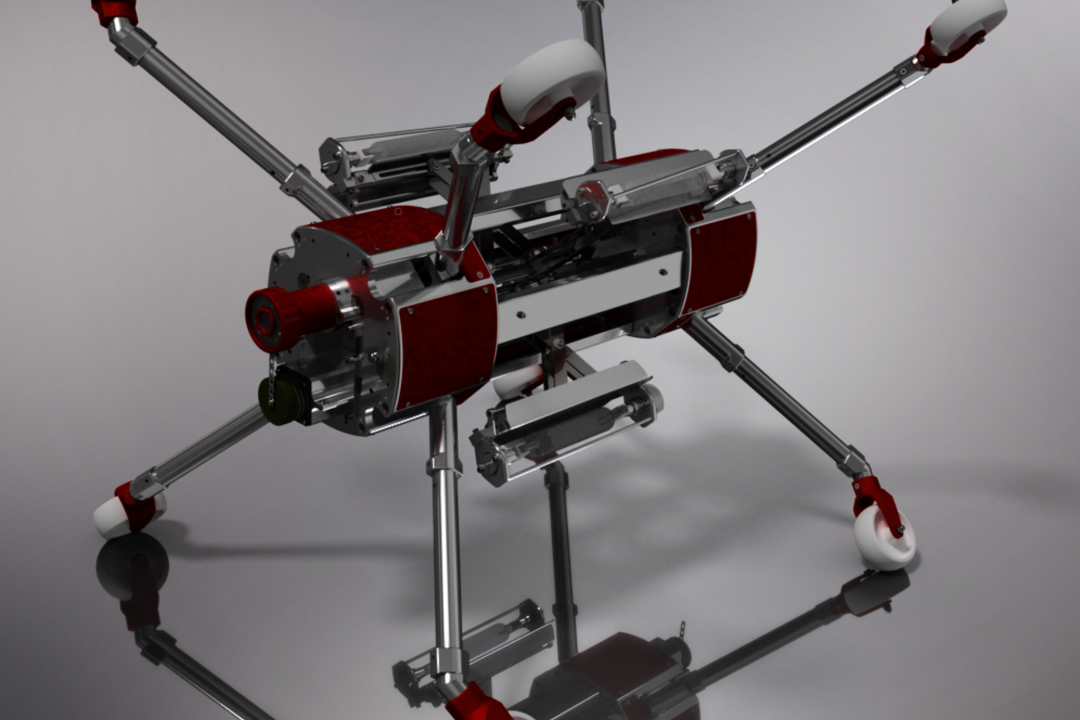

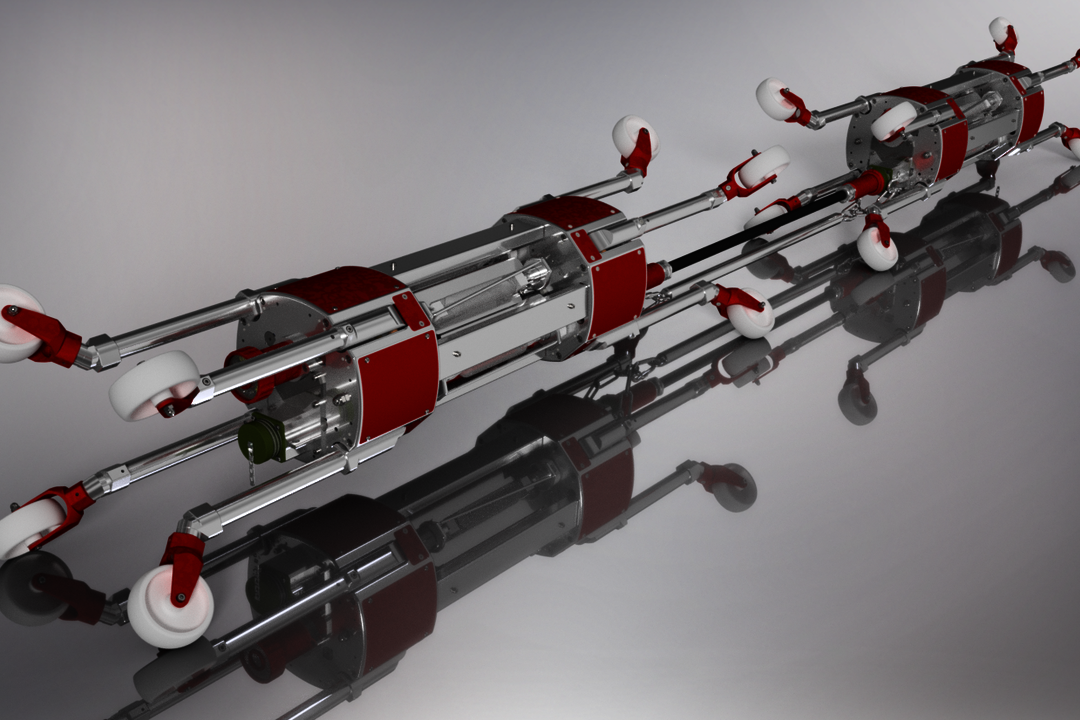

Mit der Strahlerkette SK1200 werden harzgetränkte Glasfaser-Inliner effizient ausgehärtet. Die Kette besteht aus zwei identisch aufgebauten, autarken Kernen. Jeder Kern verfügt über vier radial angeordnete UV-Strahler mit jeweils 1000 Watt. Die Montage von unterschiedlich langen Beinrohren ermöglicht die Anpassung an verschiedene Rohrdurchmesser. Damit die Kette schnell durch den Packer in den Liner gelangt, sollte sie so klein wie möglich sein. Damit dies erreicht wird, lassen sich Beine und Strahler einfahren.

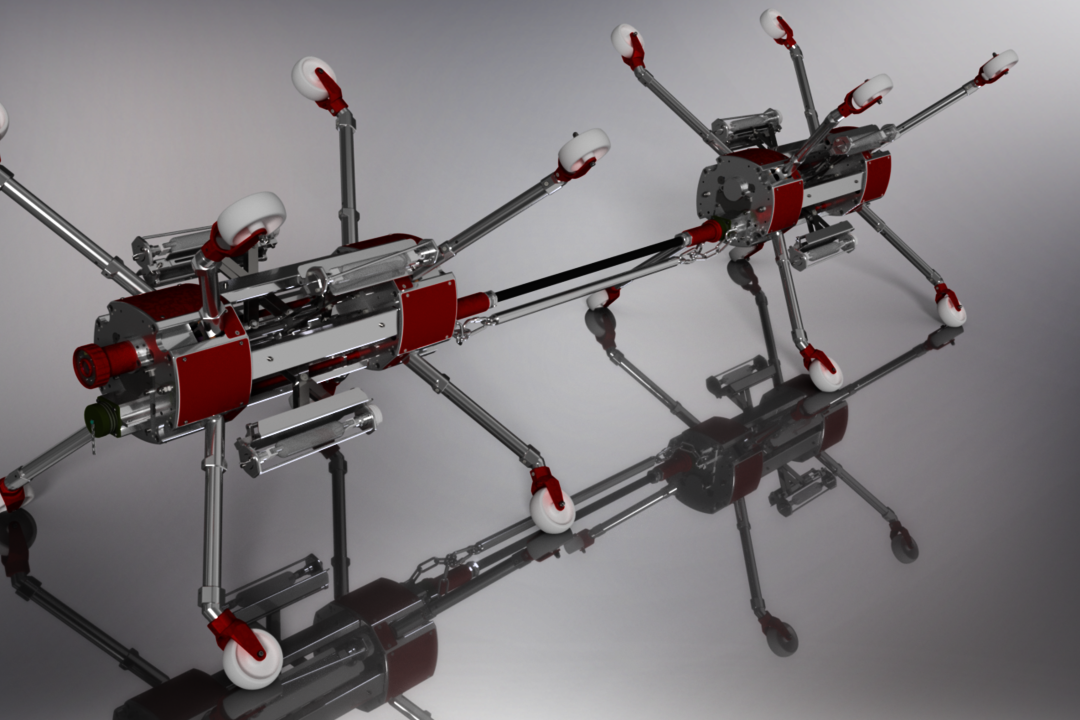

Befindet sich die Kette im Liner, fahren die Beine aus und heben die Kerne nach oben. Gleichzeitig fahren die Strahler in Richtung Rohrwandung aus, um mit einer möglichst hohen Lichtintensität das Laminat zu bestrahlen. Eine Anzeige auf dem Panel informiert über die momentane Ausfahrstellung. Bei Motorüberlast werden die Bewegungen gestoppt.

Optional

  • Back-Eye Kamera
RohrdimensionenKreisprofil: DN 600-1.200
Eiprofil: 600/900 – 800/1.200
Anzahl UV-Strahler4 pro Kern
Anzahl Kerne2 Stk.
Leistung UV-Strahler1.000 W
Gesamtleistung8.000 W
IR Sensoren3 Stk.
Umgebungsluftsensor1 Stk.

Strahlerkette SK1800

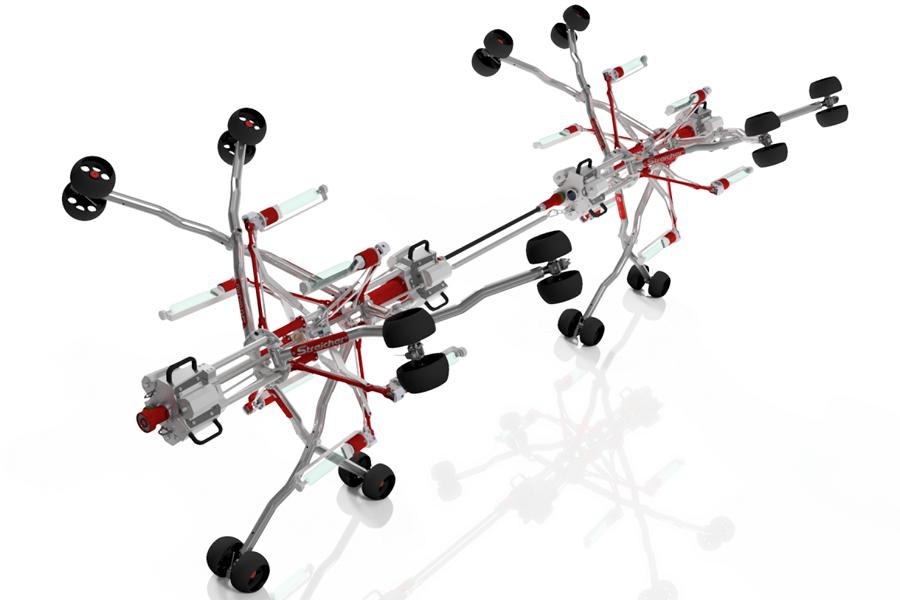

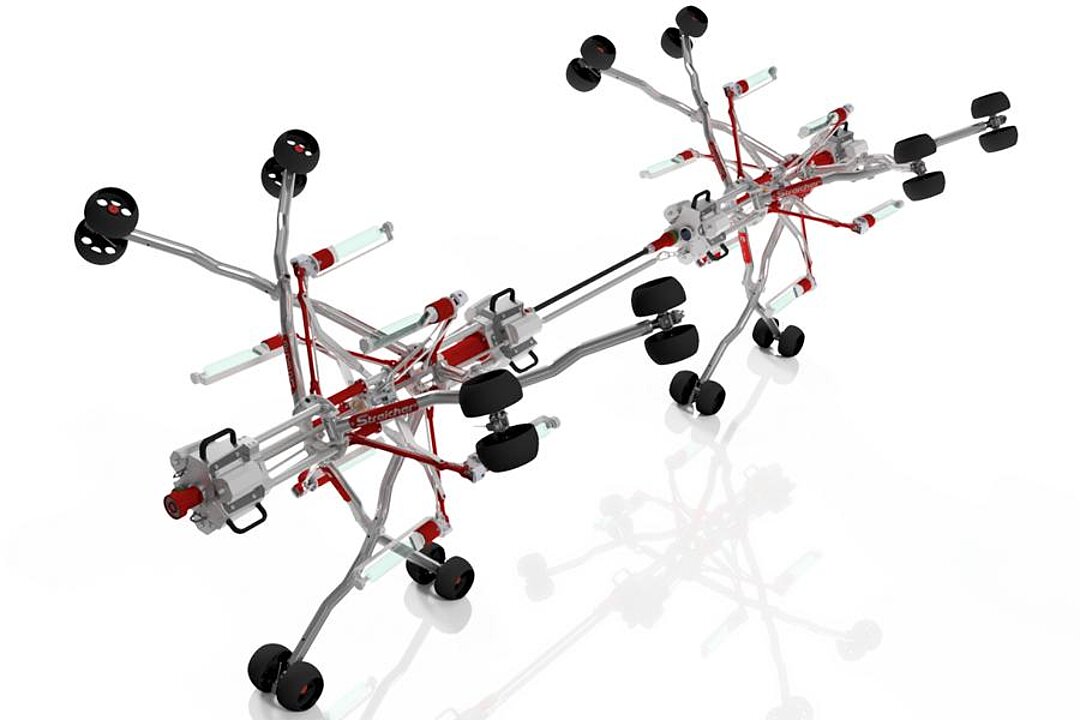

Wie auch die SK600 und die SK1200 eignet sich die SK1800 für Kreis- und Eiprofile. Sie enthält drei integrierte Infrarotsensoren zur Temperaturmessung der Lineroberfläche. Zusätzlich verfügt die SK1800 über Temperaturfühler zur Messung der Lufttemperatur im Liner. Kennzeichnend sind zwei autarke Kerne, die untereinander austauschbar sind.

So können Kurzliner auch nur mit einem Kern befahren werden. Die SK1800 ist mit elektrisch ausfahrbaren Beinen und Strahler bestückt, die durch Lampenkäfige vor mechanischer Beschädigung geschützt werden. Hitzebeständige Teflonräder verhindern das Anhaften von Harzpartikeln.

Optional

  • Back-Eye Kamera
RohrdimensionenKreisprofil: DN 1.200-1.800
Eiprofil: 1.000/1.500 – 1.200/1.800
Anzahl UV-Strahler6 pro Kern
Anzahl Kerne2 Stk.
Leistung UV-Strahler1.200 W oder 1.500 W
Gesamtleistung14.400 W oder 18.000 W
IR Sensoren3 Stk.
Umgebungsluftsensor1 Stk.

Zubehör

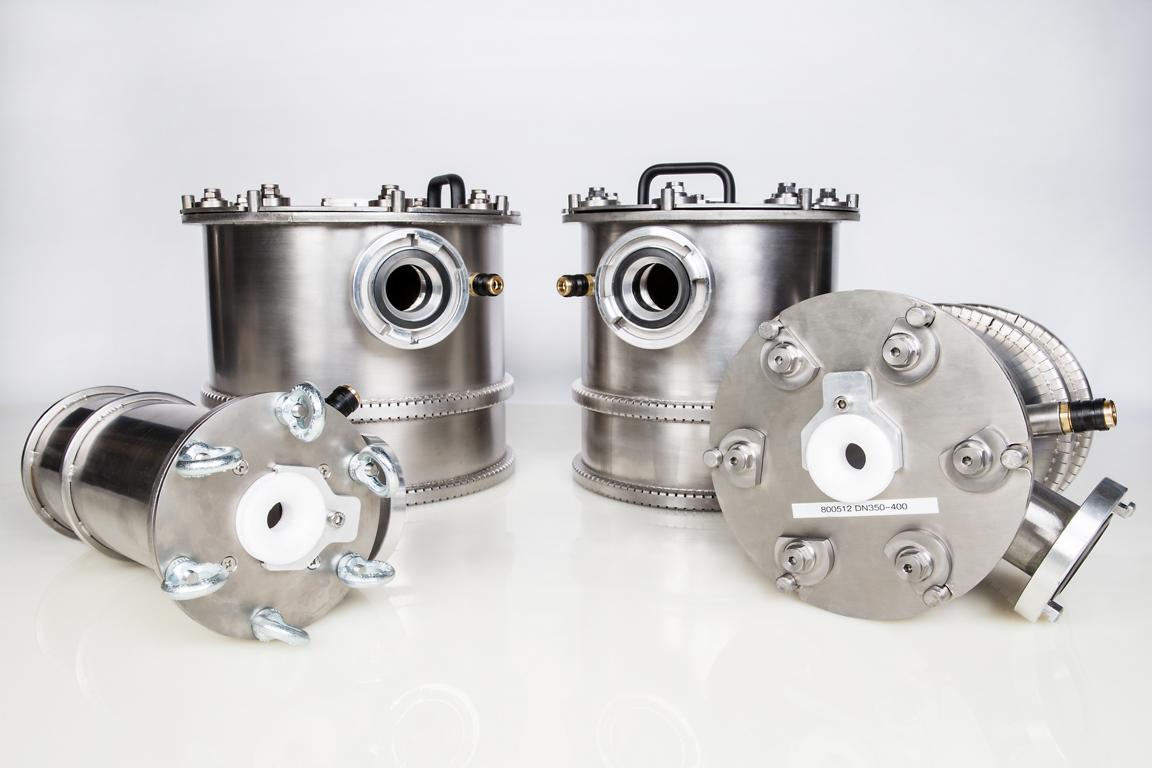

Packersatz

Packersätze sind für alle UV-Strahlerketten vorhanden. Anschlüsse sind seitlich im Deckel verfügbar. Die Packer sind jeweils mit Storz-B Kupplung, Kompressor-Klauenkupplung und Messanschluss versehen. Kabel- und Seildurchführung bestehen aus hitzebeständigem und reibungsarmem Teflon. Größere Abmessungen sind in zwei oder dreiteiliger Ausführung vorhanden.
